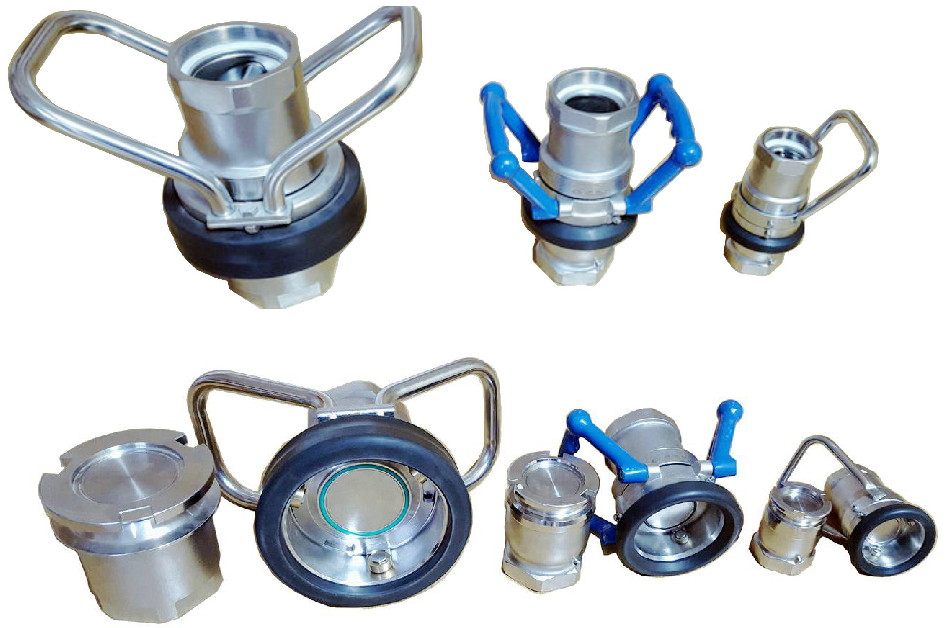

干式接头-Dry Coupler

干式接头-Dry Coupler





CANALHOSE-DC干式快速接头广泛应用于各个行业,包括海上传输,化工,制药,乳品及饮料等产业。


DC干式接头是依照NATO 标准STANAG 3756 生产的,因此能够与国际上的TODO、Mann-Tek and Avery Hardoll 及采用该标准生产的公司产品相匹配。

 CANALHOSE-DC 干式快速接头具有以下特点:
• 连接或断开快速高效且物料损失量极少
• 降低人为操作失误的可能性
• 流体的泄露几率几乎为零
• 操作轻松自如
• 防止产品之间的交叉污染
• 确保人员健康安全,防止环境污染。


工作原理

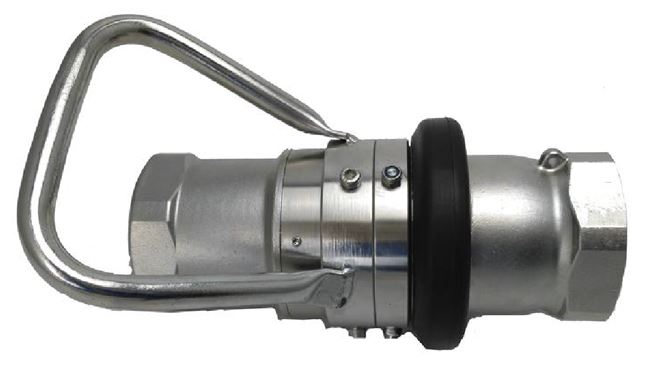

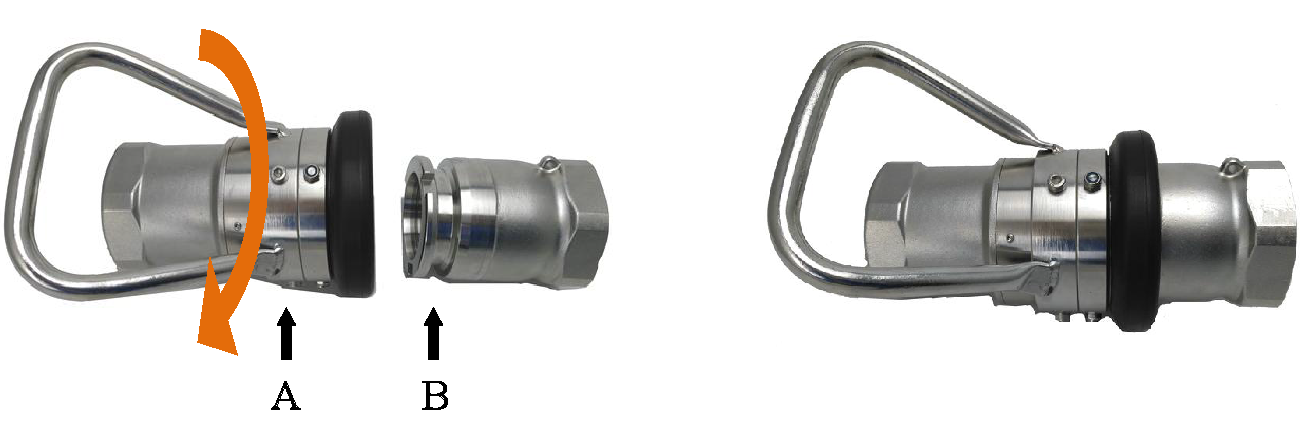

将母头端(图示A)对准公头端(图示B)顺时针旋转15°连接在一起,此时,阀门还是关闭的。继续顺时针
旋转90°才能打开阀门,产品开始流通。关闭阀门和打开接头,采用以上相反的步骤。

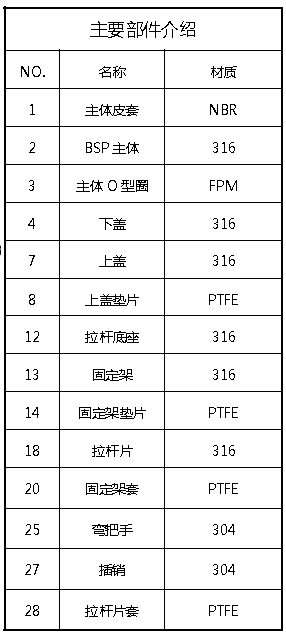

CANALHOSE-DC 干式接头设计特点(以不锈钢材质为例)




CANALHOSE-DC 干式接头结构图,

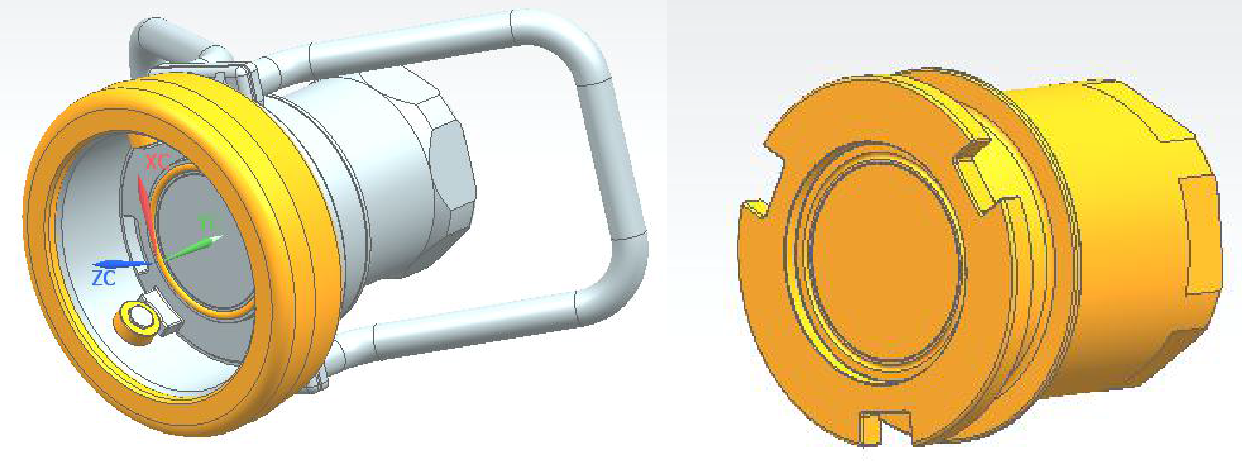

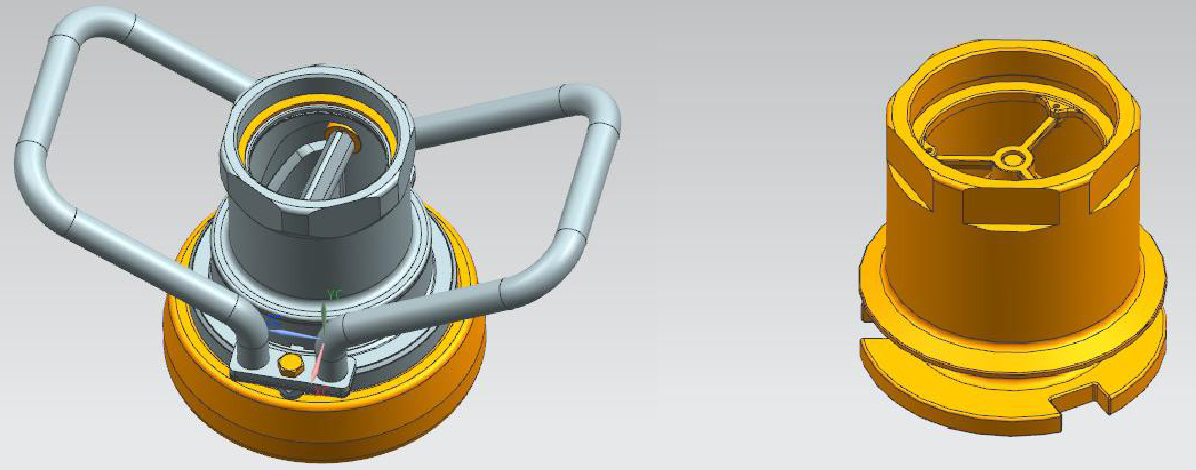

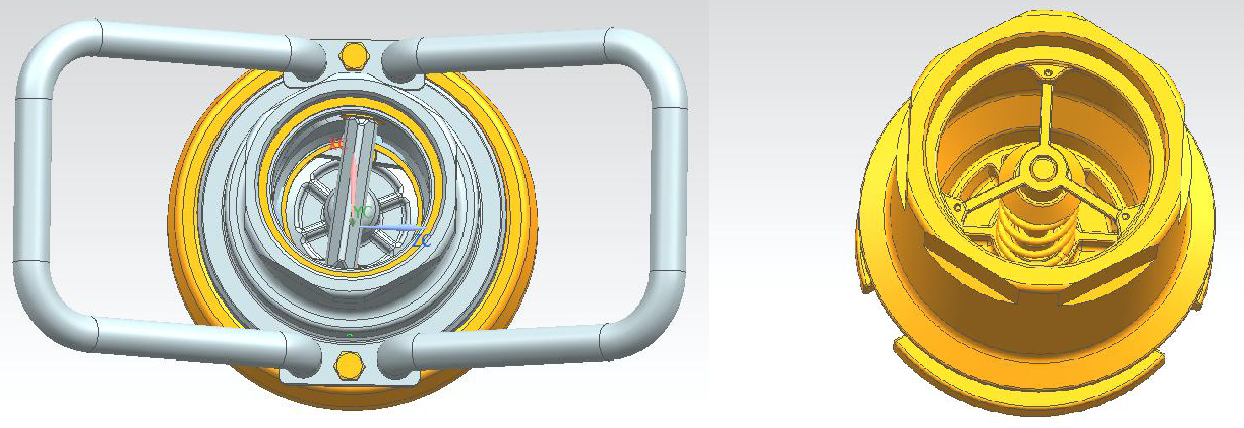

1、产品设计图:以下为4"BSP 内螺干式接头3D 图。






2、     公头端组件装配图

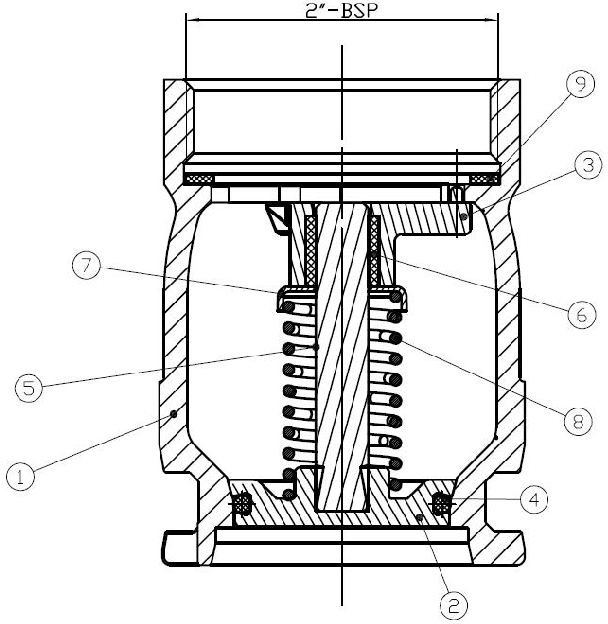

2.1      2"BSP 内螺公头端组件

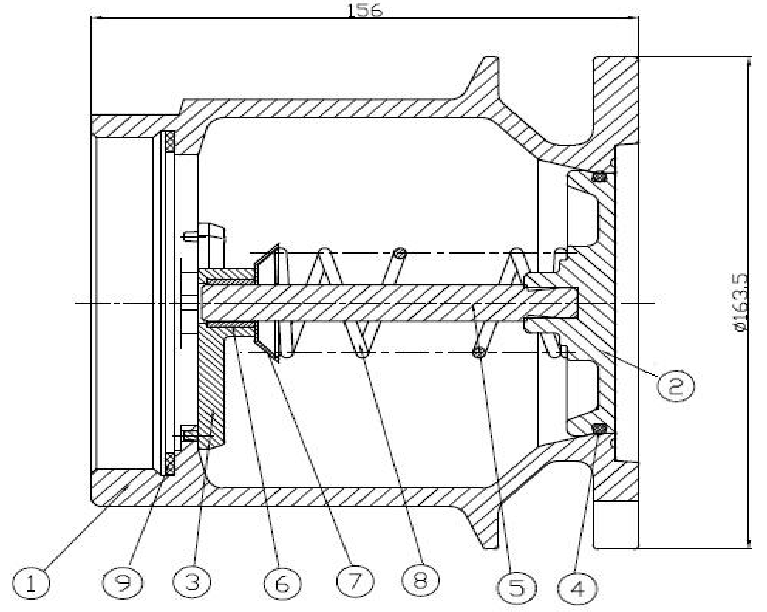

2.2      4"BSP 内螺公头端组件












3.        母头端组件装配图

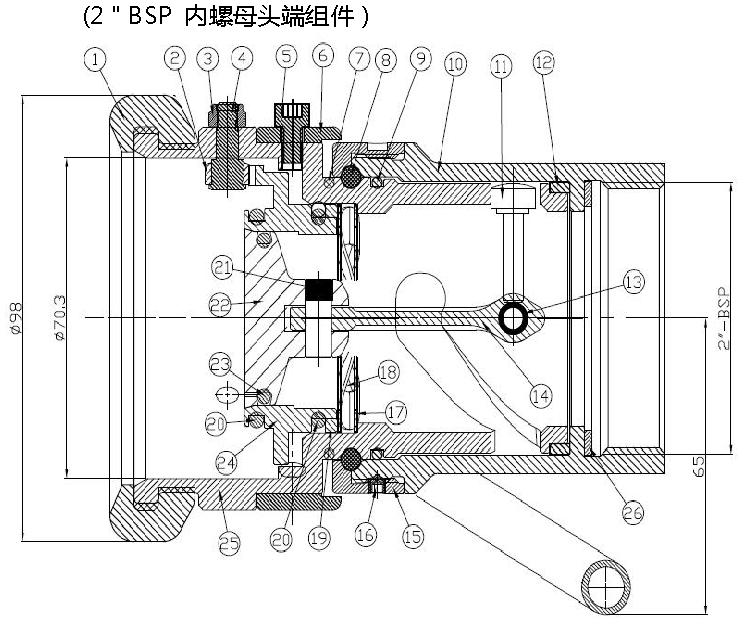

3.1      2"BSP 内螺母头端组件

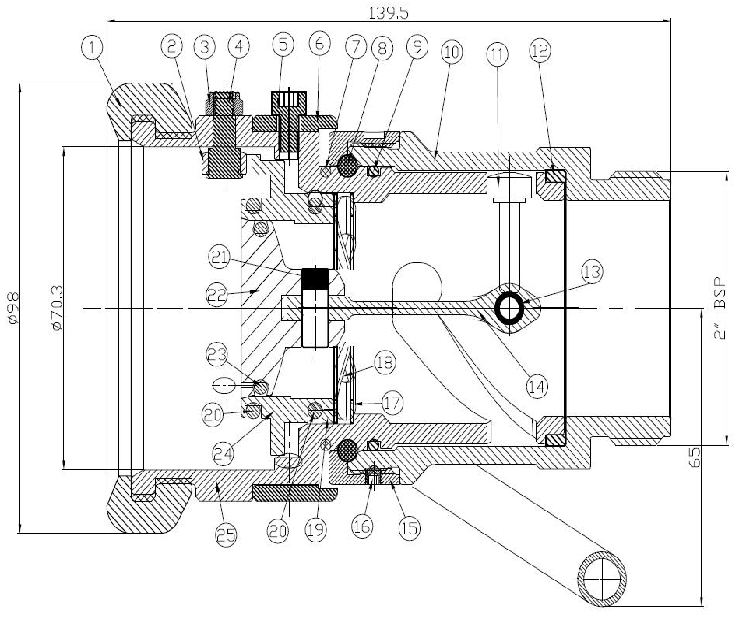

3.2      2" BSP 外螺母头端组件

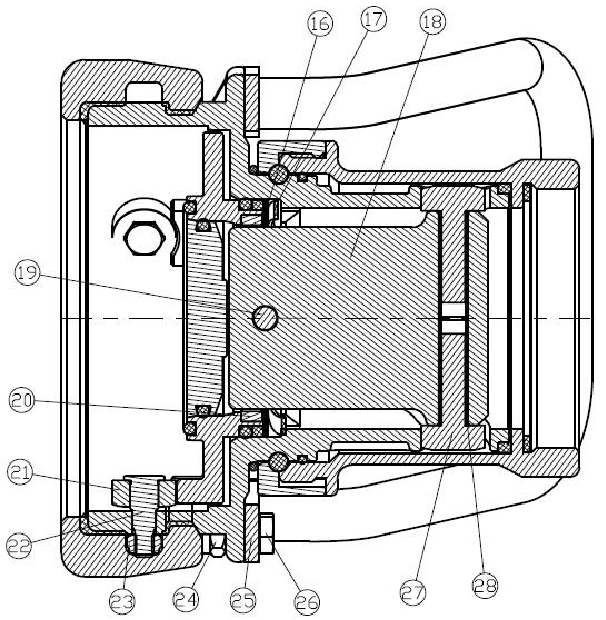

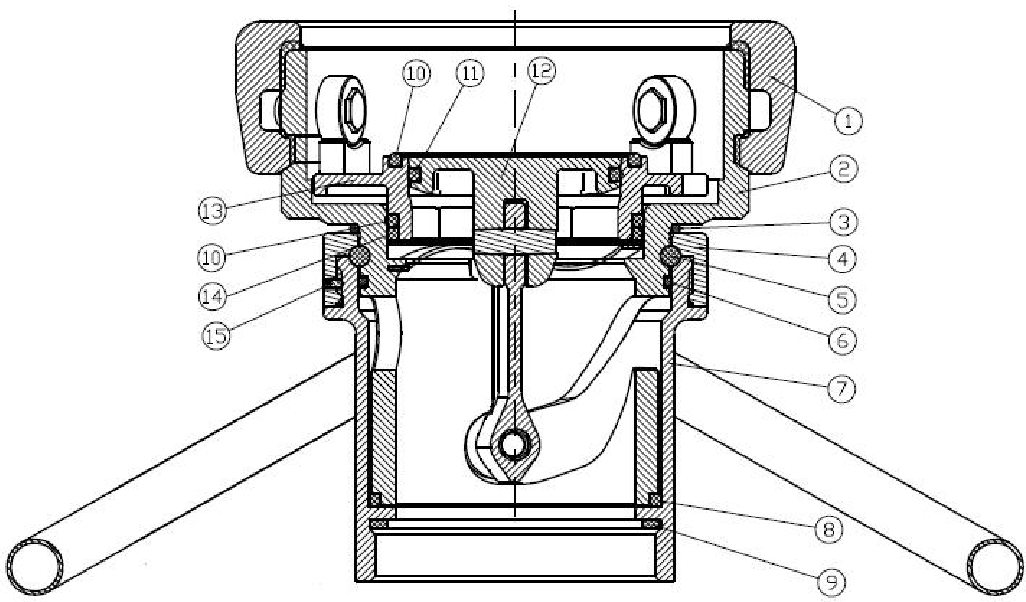

3.3      4"BSP 内螺母头端组件



















Remark: Products that are equal to 2 inches threads have a single handle,others have double handles.

备注:螺纹尺寸等于两英寸的产品使用单把手,其他产品使用双把手。
